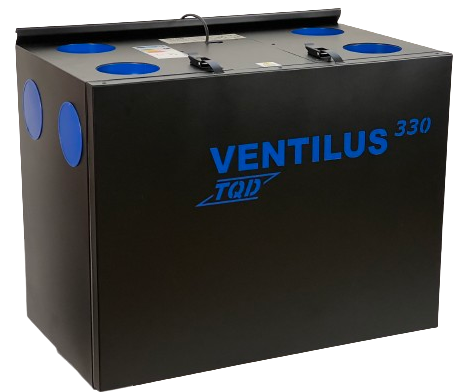

Rekuperatory VENTILUS 330 SE /330 SE Q1 (290)

PRODUKT DOSTĘPNY TEŻ W WERSJI Q1

Zalety wersji Q1 (nie występujące w standardowej wersji):

  • Automatyczne równoważenie przepływu ACF
  • Zintegrowany na płycie moduł internetowy

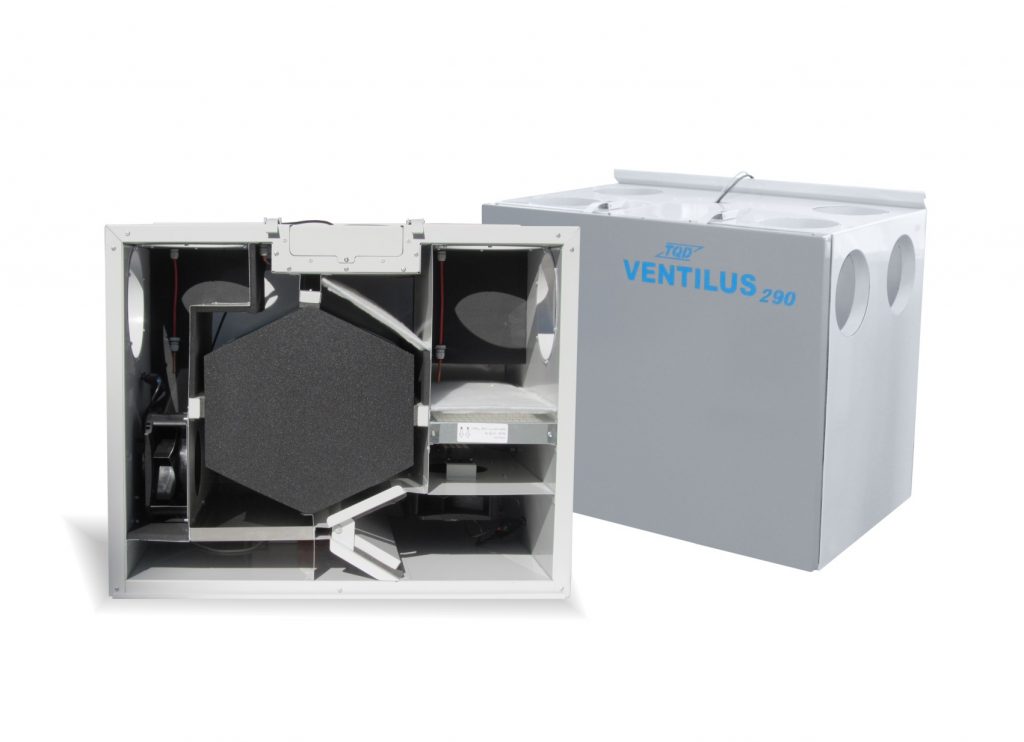

BUDOWA:

  1. Wymiennik ciepła przeciwprądowy, polistyrenowy (PS). Specjalnej konstrukcji płyty tworzywowe o zwiększonej powierzchni wymiany energii cieplnej zapobiegają jednocześnie przenikaniu zapachów i innych zanieczyszczeń.
  2. Energooszczędne wentylatory EBMPapst z silnikami prądu stałego EC
  3. Automatyczny bypass lato/zima z siłownikiem Belimo
  4. Automatyczny układ przeciwzamrożeniowy
  5. Pionowy / poziomy układ króćców
  6. Rozbudowane, intuicyjne i przyjazne sterowanie za pomocą panelu Ventilus Touch2 z ekranem dotykowym
  7. Energooszczędna nagrzewnica wstępna elektryczna 500W typu PTC (automatyczne dostosowanie mocy grzewczej w zależności od zapotrzebowania)
  8. W komplecie syfon typu suchego (bez konieczności zalewania)
  9. Filtracja nawiew wg ISO 16890: ISO COARSE75% + ePM 10-50%
  10. Filtracja wyciąg wg ISO 16890: ePM 10-50%
  11. Obudowa z blachy stalowej malowanej proszkowo
  12. Izolacja termiczna / dźwiękochłonna grubości 30mm
  13. Obsługa protokołu Modbus RTU – komunikacja z domem inteligentnym
  14. Sterowanie GWC w standardzie
  15. Możliwość sterowania przez internet (opcja)

Automatyka centrali przygotowana jest do podłączenia urządzeń dodatkowych dostępnych opcjonalnie (siłownik przepustnicy GWC czerpnia ścienna/gruntowa, siłownik nagrzewnicy / chłodnicy oraz pompy obiegowej GWC, nagrzewnicy kanałowej ON/OFF, chłodnicy kanałowej ON/OFF).



STEROWANIE – dotykowy panel sterujący Ventilus Touch2

Zalecany przewód sterujący LIYCY 4×0,14mm2 (ekranowany)

  1. Ekran dotykowy
  2. Program tygodniowy
  3. Sterowanie bypassem
  4. Układ przeciwzamrożeniowy (3 tryby do wyboru: obniżenie obrotów wentylatora nawiewanego / obniżenie wentylatora + nagrzewnica / nagrzewnica)
  5. Funkcja Kominek, Wietrzenie, Urlop
  6. Montaż w standardową puszkę elektryczną
  7. Sterowanie dodatkową nagrzewnicą wtórną ON/OFF (kanałową)
  8. Sterowanie chłodnicą ON/OFF
  9. Sterowanie GWC (siłownikiem przepustnicy GWC czerpnia ścienna/czerpnia gruntowa lub siłownikiem nagrzewnicy-chłodnicy i pompy obiegowej)
  10. Pełna regulacja wydajności 1-100% (3 biegi)
  11. Obsługa protokołu Modbus RTU
  12. Możliwość podłączenia nawilżacza
  13. Możliwość podłączenia czujników wilgotności i CO2
  14. Możliwość podłączenia pod centrale alarmową lub włącznik łazienkowy w celu zmiany stanu pracy na bieg I lub III
  15. Zdalne sterowanie przez internet (telefon, laptop, tablet)
  16. Informacja o konieczności wymiany filtrów





WYPOSAŻENIE STANDARDOWE:

  1. Panel sterujący z ekranem dotykowym
  2. Syfon suchy do montażu pod centralą
  3. Konsola mocująca do powieszenia centrali na ścianie
  4. Przewód sterowniczy (2m) do podłączenia sterownika do centrali
  5. Wtyk RJ 12 do zastosowania przy wymaganym dłuższym przewodzie sterowniczym
  6. Instrukcja obsługi



WYPOSAŻENIE DODATKOWE:

  1. Moduł internetowy – niezbędny do podłączenia centrali do internetu (w przypadku wersji Q1 w standardzie)
  2. Czujnik temperatury zewnętrznej – do poprawnej pracy GWC
  3. Czujnik wilgotności
  4. Czujnik dwutlenku węgla CO2
  5. Moduł GWC
  6. Redukcje nyplowe z uszczelkami RPCL 200/160 – do podłączenia centrali do instalacji
  7. Złączki nyplowe z uszczelkami NPL – do podłączenia centrali do instalacji













DANE TECHNICZNE



Maksymalna wartość natężenia przepływu (przy 100 Pa) m3/h 332
Spręż (prz… m3/h) Pa 165(290)
Zużycie energii W 18-145
Moc nagrzewnicy wstępnej W 500
Zasilanie V/Hz 230/50
Średnica króćców mm 125
Układ króćców pionowy / poziomy
Wysokość / Szerokość / Głębokość mm 636/813/475
Masa kg 61
Klasa filtracji nawiew/wyciąg wg ISO 16890 ISO COARSE 75% + ePM 10-50% / epm 10-50%
Orientacyjna powierzchnia wentylowana domu m2 90-160
JZE wyrażone w warunkach klimatu umiarkowanego kWh/(m2/rok) -38,05
JZE wyrażone w warunkach klimatu chłodnego kWh/(m2/rok) -76,78
JZE wyrażone w warunkach klimatu ciepłego kWh/(m2/rok) -13,25
Klasa JZE A
Deklarowany typ systemu SWM, dwukierunkowy
Zainstalowany rodzaj napędu układ bezstopniowej regulacji prędkości obrotowej wentylatora
Rodzaj układu odzysku ciepła przeponowy
Sprawność cieplna odzysku ciepła wg UE 1254/2014, dT=13oC,SWM % 89,3
Maksymalny pobór mocy napędu wentylatorów W 137
Poziom mocy akustycznej LWA dB(A) 50
Poziom mocy akustycznej LWA na 1 biegu (15%) dB(A) 39
Wartość odniesienia natężenia przepływu m3/s 0,064
Wartość odniesienia różnicy ciśnień Pa 50
Jednostkowy pobór mocy JPM W/(m3/h) 0,336
Czynnik rodzaju sterowania CRS (sterowanie wg zapotrzebowania) 0,85
Maksymalny stopień wewnętrznych przecieków powietrza % 1,3
Maksymalny stopień zewnętrznych przecieków powietrza % 2,7
Informacja o konieczności wymiany filtrów na sterowniku w postaci alarmu
Roczne zużycie energii elektrycznej RZE kWh 3,49
Roczne oszczędności w ogrzewaniu ROO w strefie umiarkowanej kWh 46,11
Roczne oszczędności w ogrzewaniu ROO w strefie chłodnej kWh 90,20
Roczne oszczędności w ogrzewaniu ROO w strefie ciepłej kWh 20,85

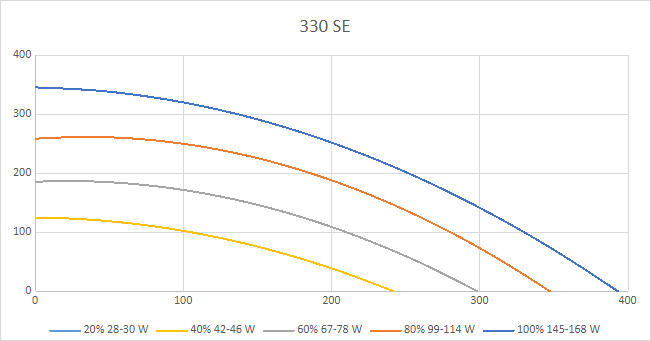

Pobór mocy obu wentylatorów:

Praca 20% 40% 60% 80% 100%
Pobór mocy 18W 32W 56,7W 97W 145W

Powyższe parametry efektywności energetycznej systemów wentylacyjnych z przeznaczeniem do budynków mieszkalnych przygotowano w oparciu o rozporządzenie UE nr 1254/2014.
