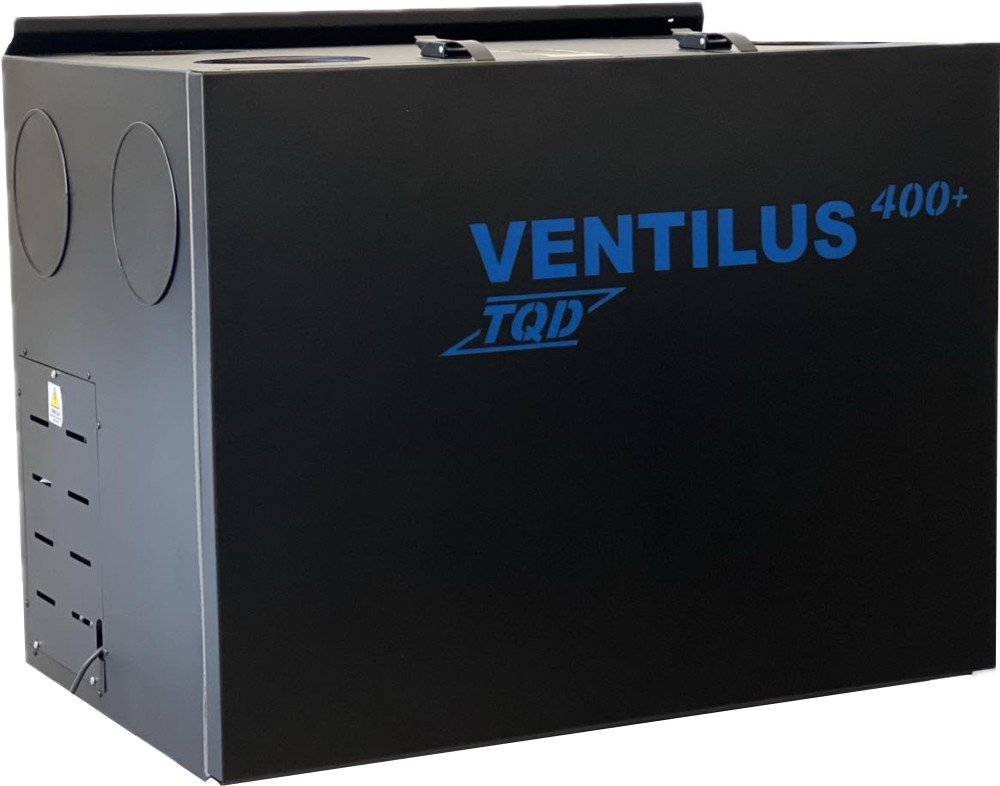

Rekuperatory VENTILUS 400+

OPIS PRODUKTU

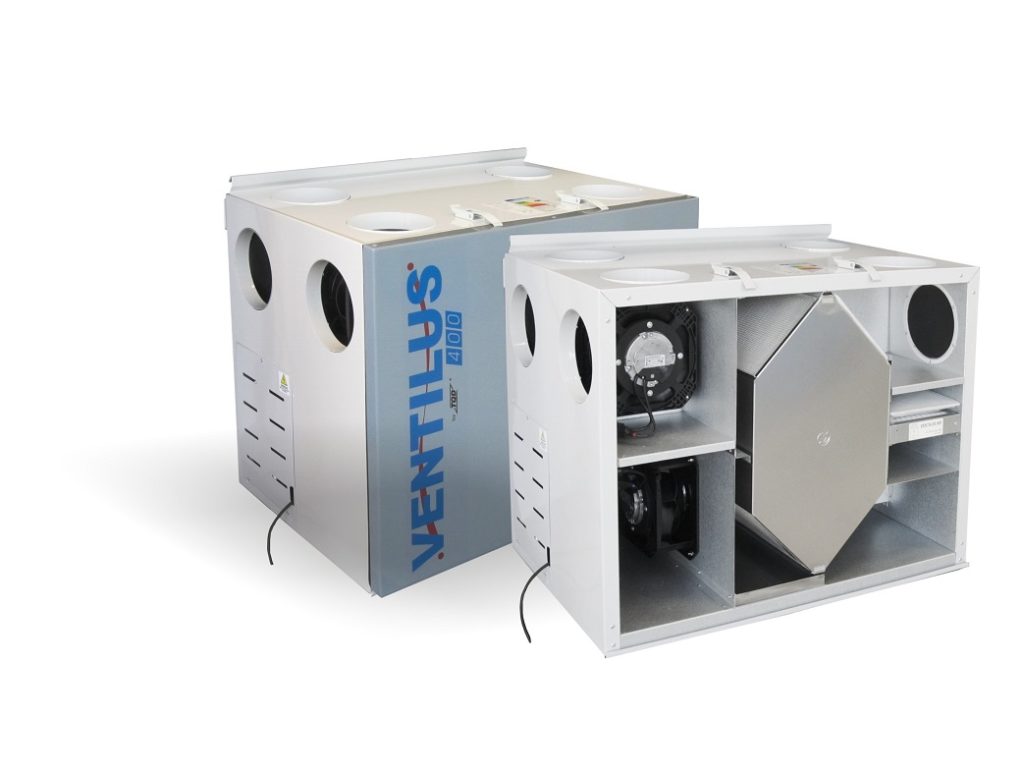

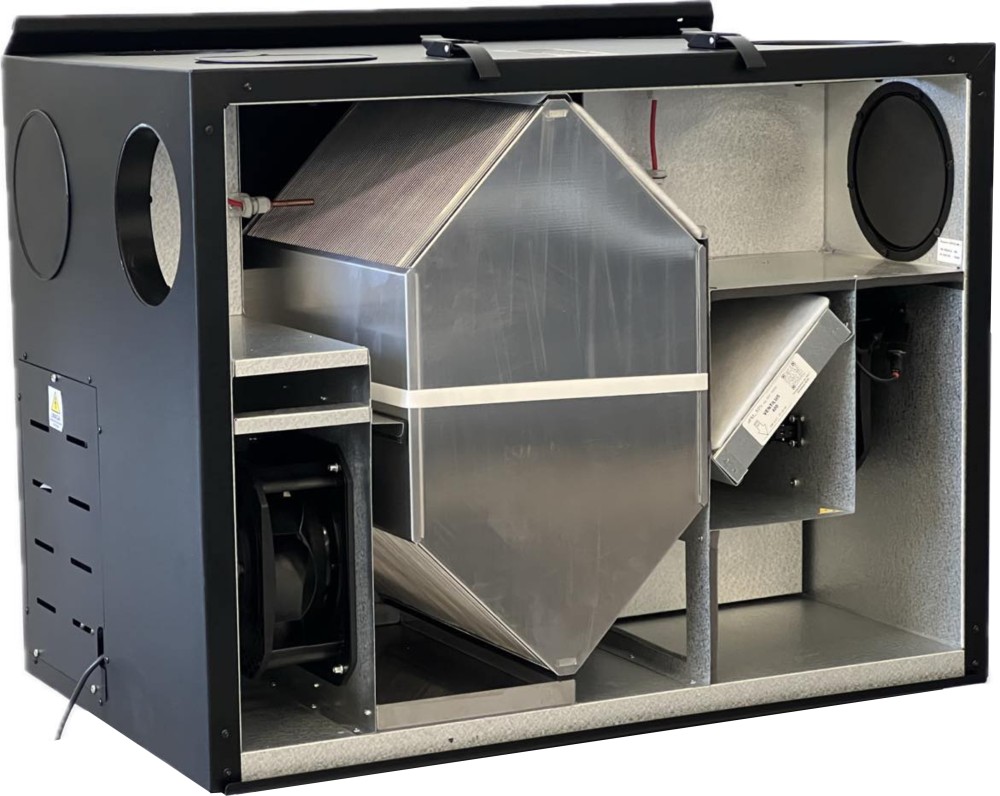

BUDOWA:

  1. Wymiennik ciepła przeciwprądowy, aluminiowy, sprawność ~82,3%
  2. Energooszczędne wentylatory EBMPapst z silnikami prądu stałego EC
  3. Automatyczny bypass lato/zima z siłownikiem Belimo
  4. Automatyczny układ przeciwzamrożeniowy
  5. Pionowy / poziomy układ króćców
  6. Możliwość montażu na stojąco lub wisząco
  7. Rozbudowane, intuicyjne i przyjazne sterowanie za pomocą panelu Ventilus Touch z ekranem dotykowym
  8. Energooszczędna nagrzewnica wstępna elektryczna 500W typu PTC (automatyczne dostosowanie mocy grzewczej w zależności od zapotrzebowania)
  9. Filtracja klasy klasy ISOCOARSE 75% i ePM 10-50% wg ISO16890.
  10. Obudowa z blachy stalowej malowanej proszkowo
  11. Izolacja termiczna / dźwiękochłonna grubości 30mm
  12. Sterowanie GWC w standardzie
  13. Możliwość sterowania przez internet (opcja)

Automatyka centrali przygotowana jest do podłączenia urządzeń dodatkowych dostępnych opcjonalnie (siłownik przepustnicy GWC czerpnia ścienna/gruntowa, siłownik nagrzewnicy / chłodnicy oraz pompy obiegowej GWC, nagrzewnicy kanałowej ON/OFF, chłodnicy kanałowej ON/OFF).



STEROWANIE – dotykowy panel sterujący Ventilus Touch

Zalecany przewód sterujący LIYCY 4×0,14mm2 (ekranowany)

  1. Ekran dotykowy
  2. Program tygodniowy
  3. Sterowanie bypassem
  4. Układ przeciwzamarzeniowy (3 tryby do wyboru: obniżenie obrotów wentylatora nawiewanego / obniżenie wentylatora + nagrzewnica / nagrzewnica)
  5. Funkcja Kominek, Wietrzenie, Urlop
  6. Montaż podtynkowy lub natynkowy
  7. Sterowanie dodatkową nagrzewnicą wtórną ON/OFF (kanałową)
  8. Sterowanie chłodnicą ON/OFF
  9. Sterowanie GWC (siłownikiem przepustnicy GWC czerpnia ścienna/czerpnia gruntowa lub siłownikiem nagrzewnicy-chłodnicy i pompy obiegowej)
  10. Pełna regulacja wydajności 1-100% (3 biegi)
  11. Możliwość podłączenia czujników wilgotności i CO2
  12. Możliwość podłączenia pod centrale alarmową lub włącznik łazienkowy w celu zmiany stanu pracy na bieg I lub III
  13. Zdalne sterowanie przez internet (telefon, laptop, tablet)
  14. Informacja o konieczności wymiany filtrów





WYPOSAŻENIE STANDARDOWE:

  1. Panel sterujący z ekranem dotykowym + puszka podtynkowa
  2. Syfon kompletny do montażu pod centralą
  3. konsola mocująca do powieszenia centrali na ścianie
  4. Przewód sterowniczy (2m) do podłączenia sterownika do centrali
  5. Wtyk RJ 12 do zastosowania przy wymaganym dłuższym przewodzie sterowniczym
  6. Instrukcja obsługi



WYPOSAŻENIE DODATKOWE:

  1. Moduł internetowy – niezbędny do podłączenia centrali do internetu
  2. Czujnik temperatury zewnętrznej – do poprawnej pracy GWC
  3. Czujnik wilgotności
  4. Czujnik dwutlenku węgla CO2
  5. Moduł GWC
  6. Redukcje nyplowe z uszczelkami RPCL 200/160 – do podłączenia centrali do instalacji
  7. Złączki nyplowe z uszczelkami NPL – do podłączenia centrali do instalacji
  8.  Stojak pod centralę z regulowanymi nóżkami











DANE TECHNICZNE



Deklarowany typ centrali – SWM
Maksymalna wartość natężenia przepływu (przy 100 Pa) m3/h 418
Spręż przy 400m3/h Pa 140
Zużycie energii W 17-164
Moc nagrzewnicy wstępnej W 500
Zasilanie V/Hz 230/50
Średnica króćców mm 160
Układ króćców – pionowy/poziomy
Wysokość / Szerokość / Głębokość mm 695/840/550
Masa kg 65
Klasa filtracji nawiew/wyciąg – ISO COARSE 75% + ePM 10-50% / ISO COARSE 75%
Orientacyjna powierzchnia wentylowana domu m2 150-220
JZE wyrażone w warunkach klimatu umiarkowanego kWh/(m2/rok) -38,35
JZE wyrażone w warunkach klimatu chłodnego kWh/(m2/rok) -75,26
JZE wyrażone w warunkach klimatu ciepłego kWh/(m2/rok) -14,58
Klasa JZE – A
Rodzaj układu odzysku ciepła – przeponowy
Sprawność wg UE 1254/2014, dT=13oC,SWM % 82,3
Pobór mocy napędu wentylatorów W 164
Poziom mocy akustycznej LWA dB(A) 49
Poziom mocy akustycznej LWA na 1 biegu dB(A) 37
Wartość odniesienia natężenia przepływu m3/s 0,081
Wartość odniesienia różnicy ciśnień Pa 50
Jednostkowy pobór mocy W/(m3/h) 0,239
Maksymalny stopień wewnętrznych przecieków powietrza % 1,3
Maksymalny stopień zewnętrznych przecieków powietrza % 2,7
Roczne zużycie energii elektrycznej kWh 2,62
Roczne oszczędności w ogrzewaniu w strefie umiarkowanej kWh 44,21
Roczne oszczędności w ogrzewaniu w strefie chłodnej kWh 86,49
Roczne oszczędności w ogrzewaniu w strefie ciepłej kWh 19,99
Zainstalowany rodzaj napędy – układ bezstopniowej regulacji prędkości obrotowej wentylatora



Pobór mocy obu wentylatorów:

Praca 20% 40% 60% 80% 100%
Pobór mocy 17-20W 29-35W 54-64W 87-108W 125-164W

Powyższe parametry efektywności energetycznej systemów wentylacyjnych z przeznaczeniem do budynków mieszkalnych przygotowano w oparciu o rozporządzenie UE nr 1254/2014.
