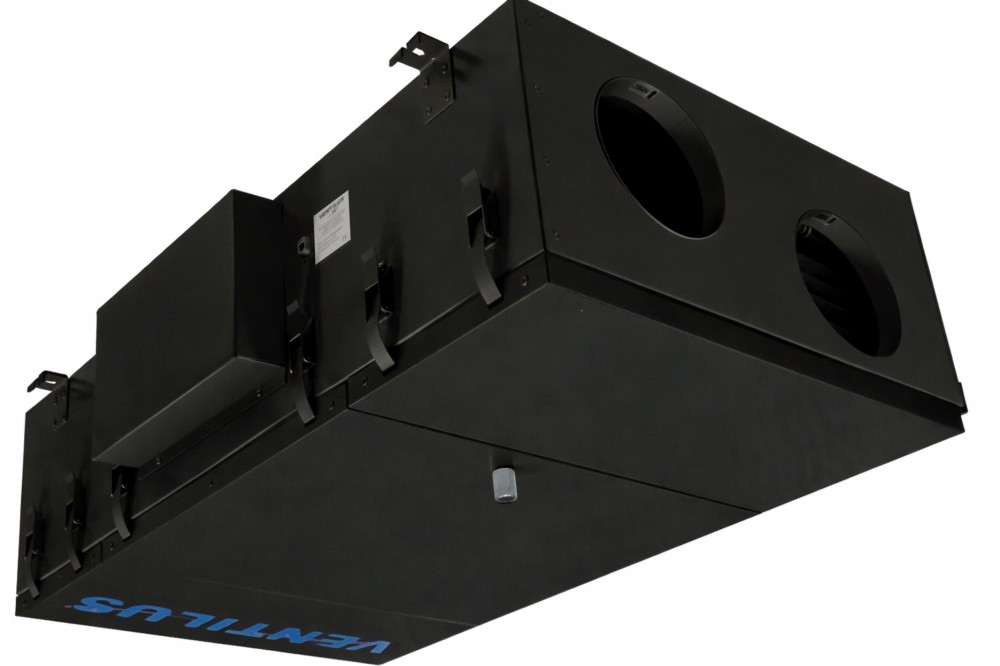

Rekuperatory VENTILUS 401

OPIS PRODUKTU





BUDOWA:

  1. Centrala podwieszana, wysokość tylko 33cm
  2. Wymiennik ciepła przeciwprądowy, aluminiowy, sprawność ~81,4%
  3. Energooszczędne wentylatory EBMPapst z silnikami prądu stałego EC
  4. Automatyczny bypass lato/zima z siłownikiem Belimo
  5. Automatyczny układ przeciwzamrzeniowy
  6. Poziomy układ króćców
  7. Rozbudowane, intuicyjne i przyjazne sterowanie za pomocą panelu Ventilus Touch z ekranem dotykowym
  8. Nagrzewnica wstępna elektryczna 500W
  9. Filtracja klasy G4 (nawiew i wyciąg)
  10. Obudowa z blachy stalowej malowanej proszkowo
  11. Izolacja termiczna / dźwiękochłonna grubości 30mm
  12. Sterowanie GWC w standardzie
  13. Możliwość sterowania przez internet (opcja)

Automatyka centrali przygotowana jest do podłączenia urządzeń dodatkowych dostępnych opcjonalnie (siłownik przepustnicy GWC czerpnia ścienna/gruntowa, siłownik nagrzewnicy / chłodnicy oraz pompy obiegowej GWC, nagrzewnicy kanałowej ON/OFF, chłodnicy kanałowej ON/OFF).



STEROWANIE – dotykowy panel sterujący Ventilus Touch

Zalecany przewód sterujący LIYCY 4×0,14mm2 (ekranowany)

  1. Ekran dotykowy
  2. Program tygodniowy
  3. Sterowanie bypassem
  4. Układ przeciwzamarzeniowy (3 tryby do wyboru: obniżenie obrotów wentylatora nawiewanego / obniżenie wentylatora + nagrzewnica / nagrzewnica)
  5. Funkcja Kominek, Wietrzenie, Urlop
  6. Montaż podtynkowy lub natynkowy
  7. Sterowanie dodatkową nagrzewnicą wtórną ON/OFF (kanałową)
  8. Sterowanie chłodnicą ON/OFF
  9. Sterowanie GWC (siłownikiem przepustnicy GWC czerpnia ścienna/czerpnia gruntowa lub siłownikiem nagrzewnicy-chłodnicy i pompy obiegowej)
  10. Pełna regulacja wydajności 1-100% (3 biegi)
  11. Możliwość podłączenia czujników wilgotności i CO2
  12. Możliwość podłączenia pod centrale alarmową lub włącznik łazienkowy w celu zmiany stanu pracy na bieg I lub III
  13. Zdalne sterowanie przez internet (telefon, laptop, tablet)
  14. Informacja o konieczności wymiany filtrów





WYPOSAŻENIE STANDARDOWE:

  1. Panel sterujący z ekranem dotykowym + puszka podtynkowa
  2. Syfon kompletny do montażu pod centralą
  3. Przewód sterowniczy (2m) do podłączenia sterownika do centrali
  4. Wtyk RJ 12 do zastosowania przy wymaganym dłuższym przewodzie sterowniczym
  5. Instrukcja obsługi



WYPOSAŻENIE DODATKOWE:

  1. Moduł internetowy – niezbędny do podłączenia centrali do internetu
  2. Czujnik temperatury zewnętrznej – do poprawnej pracy GWC
  3. Czujnik wilgotności
  4. Czujnik dwutlenku węgla CO2
  5. Moduł GWC
  6. Redukcje nyplowe z uszczelkami RPCL 200/160 – do podłączenia centrali do instalacji
  7. Złączki nyplowe z uszczelkami NPL – do podłączenia centrali do instalacji











DANE TECHNICZNE



Deklarowany typ centrali – SWM
Maksymalna wartość natężenia przepływu (przy 100 Pa) m3/h 438
Centralne sterowanie wg zapotrzebowania – 0,85
Zużycie energii W 17-195
Moc nagrzewnicy wstępnej W 500
Zasilanie V/Hz 230/50
Średnica króćców mm 200
Układ króćców – poziomy
Wysokość / Szerokość / Głębokość mm 328/1148/667
Masa kg 56,4
Klasa filtracji nawiew/wyciąg – G4/G4
Orientacyjna powierzchnia wentylowana domu m2 160-220
JZE wyrażone w warunkach klimatu umiarkowanego kWh/(m2/rok) -38,09
JZE wyrażone w warunkach klimatu chłodnego kWh/(m2/rok) -74,76
JZE wyrażone w warunkach klimatu ciepłego kWh/(m2/rok) -14,45
Klasa JZE – A
Rodzaj układu odzysku ciepła – przeponowy
Sprawność wg UE 1254/2014, dT=13oC,SWM % 81,4
Pobór mocy napędu wentylatorów W 187
Poziom mocy akustycznej LWA dB(A) 50
Poziom mocy akustycznej LWA na 1 biegu dB(A) 40
Wartość odniesienia natężenia przepływu m3/s 0,085
Wartość odniesienia różnicy ciśnień Pa 50
Jednostkowy pobór mocy W/(m3/h) 0,24
Maksymalny stopień wewnętrznych przecieków powietrza % 1,3
Maksymalny stopień zewnętrznych przecieków powietrza % 2,7
Roczne zużycie energii elektrycznej kWh 2,62
Roczne oszczędności w ogrzewaniu w strefie umiarkowanej kWh 43,97
Roczne oszczędności w ogrzewaniu w strefie chłodnej kWh 86,01
Roczne oszczędności w ogrzewaniu w strefie ciepłej kWh 19,88
Zainstalowany rodzaj napędy – układ bezstopniowej regulacji prędkości obrotowej wentylatora

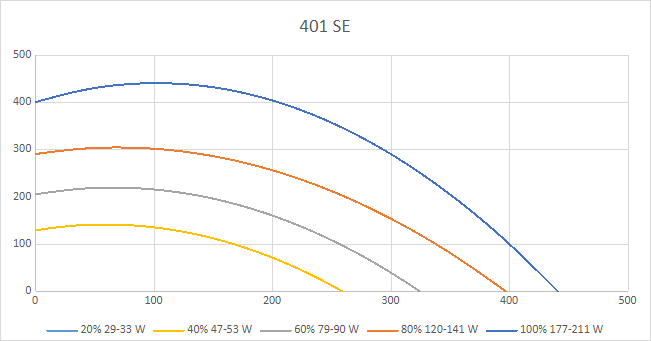

Pobór mocy obu wentylatorów:

Praca 20% 40% 60% 80% 100%
Pobór mocy 17-21W 32-41W 60-76W 105-135W 154-195W

Powyższe parametry efektywności energetycznej systemów wentylacyjnych z przeznaczeniem do budynków mieszkalnych przygotowano w oparciu o rozporządzenie UE nr 1254/2014.
