Rekuperator VENTILUS COMPACT 250

OPIS PRODUKTU

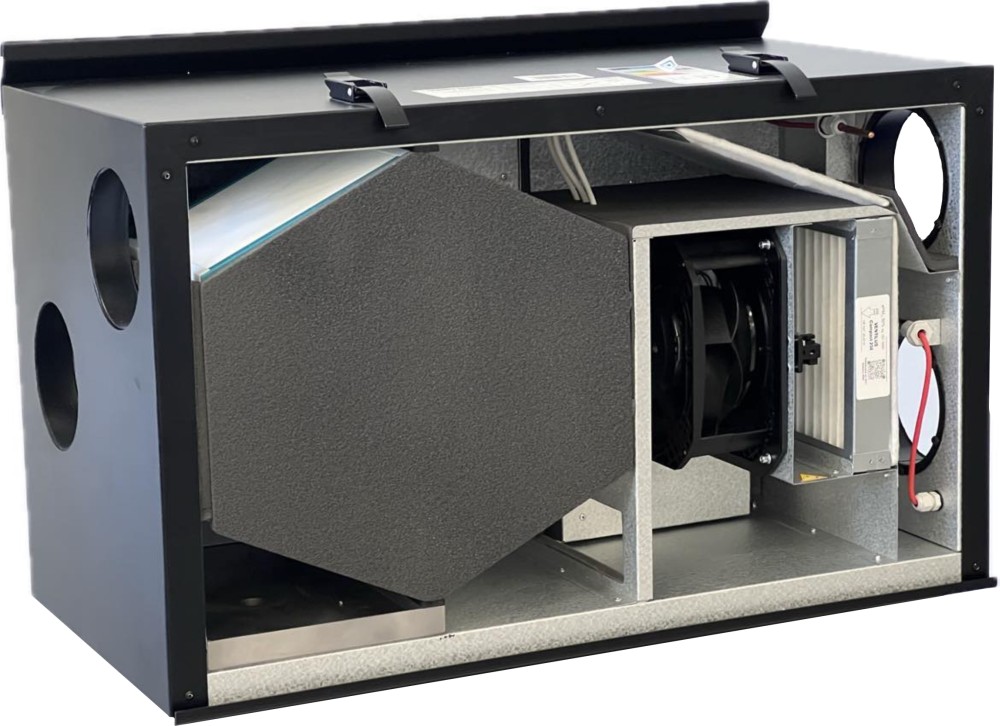

BUDOWA:

  1. Wymiennik ciepła przeciwprądowy, polistyrenowy (PS). Specjalnej konstrukcji płyty tworzywowe o zwiększonej powierzchni wymiany energii cieplnej zapobiegają jednocześnie przenikaniu zapachów i innych zanieczyszczeń.
  2. Energooszczędne wentylatory EBMPapst z silnikami prądu stałego EC
  3. Automatyczny bypass lato/zima z siłownikiem Belimo
  4. Automatyczny układ przeciwzamrożeniowy
  5. Poziomy układ króćców
  6. Rozbudowane, intuicyjne i przyjazne sterowanie za pomocą panelu Ventilus Touch z ekranem dotykowym
  7. Nagrzewnica wstępna elektryczna 500W
  8. Filtracja klasy G4 (nawiew i wyciąg) oraz dodatkowo M5 na nawiewie.
  9. Obudowa z blachy stalowej malowanej proszkowo
  10. Izolacja termiczna / dźwiękochłonna grubości 30mm
  11. Sterowanie GWC w standardzie
  12. Możliwość sterowania przez internet (opcja)
  13. W komplecie syfon typu suchego (bez konieczności zalewania)

Automatyka centrali przygotowana jest do podłączenia urządzeń dodatkowych dostępnych opcjonalnie (siłownik przepustnicy GWC czerpnia ścienna/gruntowa, siłownik nagrzewnicy / chłodnicy oraz pompy obiegowej GWC, nagrzewnicy kanałowej ON/OFF, chłodnicy kanałowej ON/OFF).

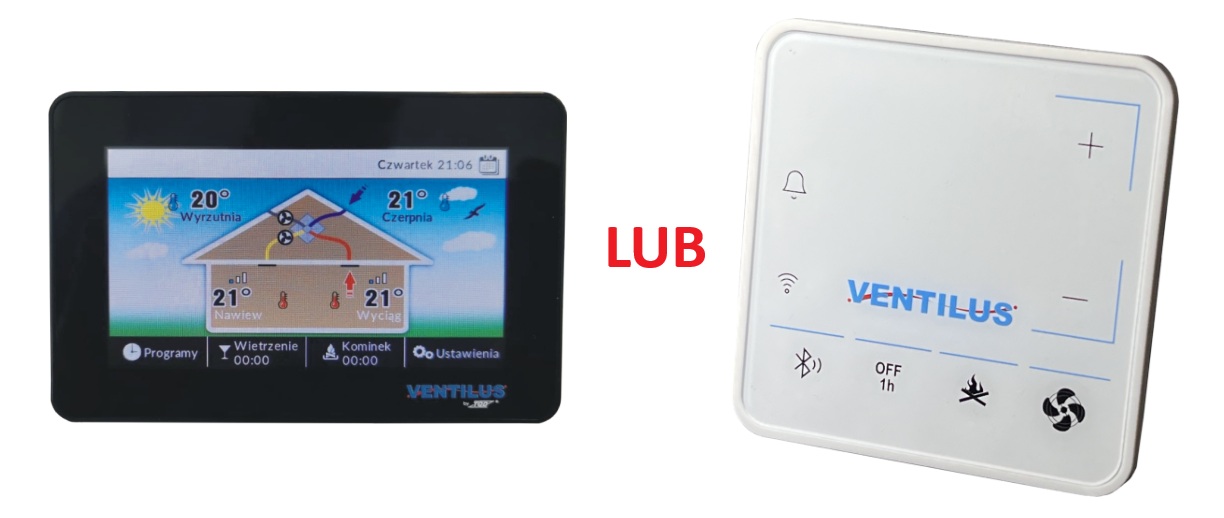

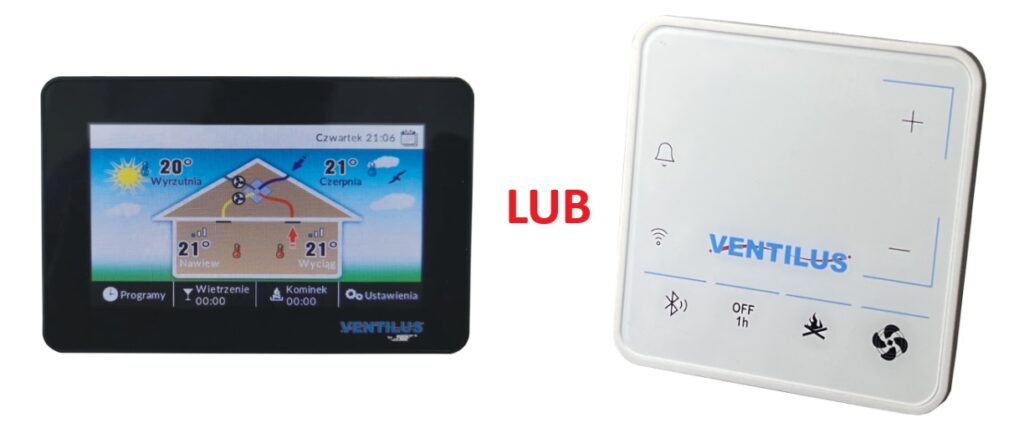

STEROWANIE – dotykowy panel sterujący Ventilus Touch

Zalecany przewód sterujący LIYCY 4×0,14mm2 (ekranowany)

  1. Ekran dotykowy
  2. Program tygodniowy
  3. Sterowanie bypassem
  4. Układ przeciwzamrożeniowy (3 tryby do wyboru: obniżenie obrotów wentylatora nawiewanego / obniżenie wentylatora + nagrzewnica / nagrzewnica)
  5. Funkcja Kominek, Wietrzenie, Urlop
  6. Montaż podtynkowy lub natynkowy
  7. Sterowanie dodatkową nagrzewnicą wtórną ON/OFF (kanałową)
  8. Sterowanie chłodnicą ON/OFF
  9. Sterowanie GWC (siłownikiem przepustnicy GWC czerpnia ścienna/czerpnia gruntowa lub siłownikiem nagrzewnicy-chłodnicy i pompy obiegowej)
  10. Pełna regulacja wydajności 1-100% (3 biegi)
  11. Możliwość podłączenia czujników wilgotności i CO2
  12. Możliwość podłączenia pod centrale alarmową lub włącznik łazienkowy w celu zmiany stanu pracy na bieg I lub III
  13. Zdalne sterowanie przez internet (telefon, laptop, tablet)
  14. Informacja o konieczności wymiany filtrów





WYPOSAŻENIE STANDARDOWE:

  1. Panel sterujący z ekranem dotykowym + puszka podtynkowa
  2. Syfon kompletny do montażu pod centralą
  3. konsola mocująca do powieszenia centrali na ścianie
  4. Przewód sterowniczy (2m) do podłączenia sterownika do centrali
  5. Wtyk RJ 12 do zastosowania przy wymaganym dłuższym przewodzie sterowniczym
  6. Instrukcja obsługi



WYPOSAŻENIE DODATKOWE:

  1. Moduł internetowy – niezbędny do podłączenia centrali do internetu
  2. Czujnik temperatury zewnętrznej – do poprawnej pracy GWC
  3. Czujnik wilgotności
  4. Czujnik dwutlenku węgla CO2
  5. Moduł GWC
  6. Redukcje nyplowe z uszczelkami RPCL 200/160 – do podłączenia centrali do instalacji
  7. Złączki nyplowe z uszczelkami NPL – do podłączenia centrali do instalacji













DANE TECHNICZNE



Deklarowany typ centrali – SWM
Maksymalna wartość natężenia przepływu (przy 100 Pa) m3/h 257
Centralne sterowanie wg zapotrzebowania – 0,85
Zużycie energii W 20-152
Moc nagrzewnicy wstępnej W 500
Zasilanie V/Hz 230/50
Średnica króćców mm 125
Układ króćców – poziomy
Wysokość / Szerokość / Głębokość mm 465/770/412
Masa kg 43,5
Klasa filtracji nawiew/wyciąg – G4+M5/G4
Orientacyjna powierzchnia wentylowana domu m2 80-140
JZE wyrażone w warunkach klimatu umiarkowanego kWh/(m2/rok) -35,87
JZE wyrażone w warunkach klimatu chłodnego kWh/(m2/rok) -73,27
JZE wyrażone w warunkach klimatu ciepłego kWh/(m2/rok) -11,82
Klasa JZE – A
Rodzaj układu odzysku ciepła – przeponowy
Sprawność wg UE 1254/2014, dT=13oC,SWM % 84,2
Pobór mocy napędu wentylatorów W 144
Poziom mocy akustycznej LWA dB(A) 57
Poziom mocy akustycznej LWA na 1 biegu dB(A) 41
Wartość odniesienia natężenia przepływu m3/s 0,05
Wartość odniesienia różnicy ciśnień Pa 50
Jednostkowy pobór mocy W/(m3/h) 0,37
Maksymalny stopień wewnętrznych przecieków powietrza % 1,3
Maksymalny stopień zewnętrznych przecieków powietrza % 2,7
Roczne zużycie energii elektrycznej kWh 3,81
Roczne oszczędności w ogrzewaniu w strefie umiarkowanej kWh 44,73
Roczne oszczędności w ogrzewaniu w strefie chłodnej kWh 87,5
Roczne oszczędności w ogrzewaniu w strefie ciepłej kWh 20,22
Zainstalowany rodzaj napędy – układ bezstopniowej regulacji prędkości obrotowej wentylatora

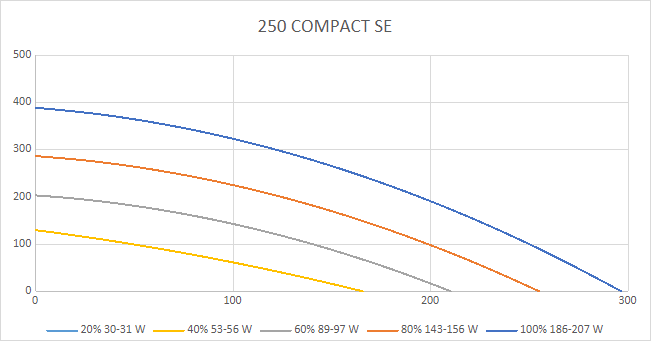

Pobór mocy obu wentylatorów:

Praca 20% 40% 60% 80% 100%
Pobór mocy 20-21W 32-38W 55-65W 92-98W 128-152W

Powyższe parametry efektywności energetycznej systemów wentylacyjnych z przeznaczeniem do budynków mieszkalnych przygotowano w oparciu o rozporządzenie UE nr 1254/2014.
