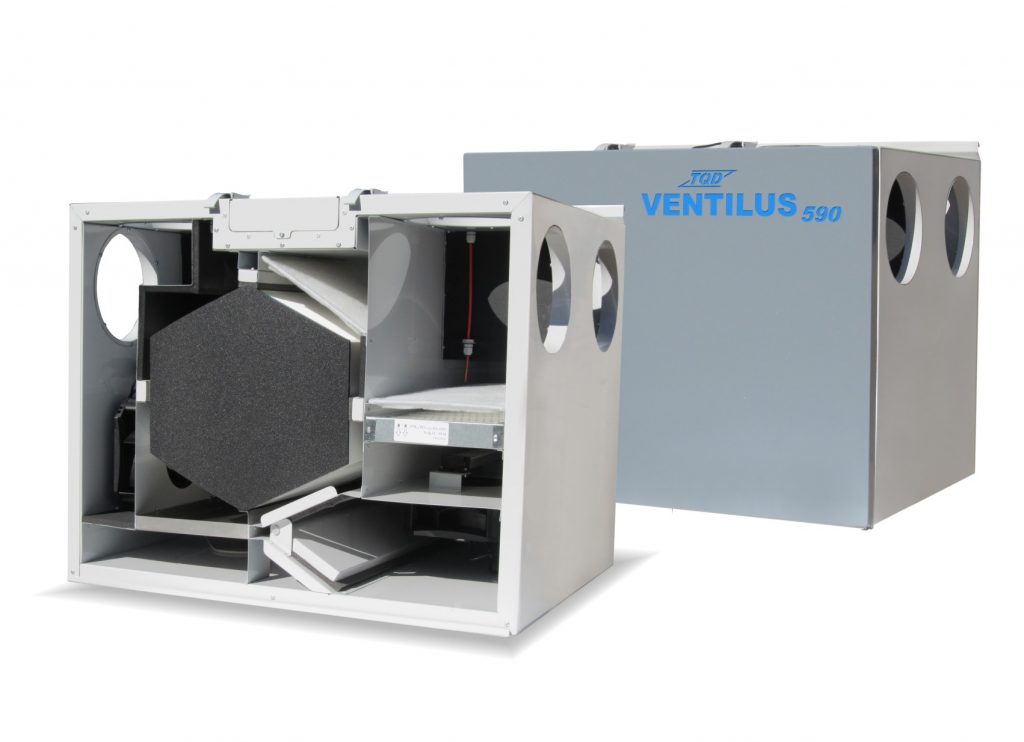

Rekuperatory VENTILUS 590

OPIS PRODUKTU

Nowy model  |  spełnia warunki Programu „Czyste powietrze



BUDOWA:

  1. Wymiennik ciepła przeciwprądowy, polistyrenowy (PS). Specjalnej konstrukcji płyty tworzywowe o zwiększonej powierzchni wymiany energii cieplnej zapobiegają jednocześnie przenikaniu zapachów i innych zanieczyszczeń.
  2. Zamiennie – wymiennik entalpiczny dostępny opcjonalnie
  3. Energooszczędne wentylatory EBMPapst z silnikami prądu stałego EC
  4. Automatyczny bypass lato/zima z siłownikiem Belimo
  5. Automatyczny układ przeciwzamrzeniowy
  6. Pionowy / poziomy układ króćców
  7. Rozbudowane, intuicyjne i przyjazne sterowanie za pomocą panelu Ventilus Touch z ekranem dotykowym
  8. Energooszczędna nagrzewnica wstępna elektryczna 1000W typu PTC (automatyczne dostosowanie mocy grzewczej w zależności od zapotrzebowania)
  9. W komplecie syfon typu suchego (bez konieczności zalewania)
  10. Filtracja nawiew wg ISO 16890: ISO COARSE75% + ePM 10-50%
  11. Filtracja wyciąg wg ISO 16890: ePM 10-50%
  12. Obudowa z blachy stalowej malowanej proszkowo
  13. Izolacja termiczna / dźwiękochłonna grubości 30mm
  14. Sterowanie GWC w standardzie
  15. Możliwość sterowania przez internet (opcja)

Automatyka centrali przygotowana jest do podłączenia urządzeń dodatkowych dostępnych opcjonalnie (siłownik przepustnicy GWC czerpnia ścienna/gruntowa, siłownik nagrzewnicy / chłodnicy oraz pompy obiegowej GWC, nagrzewnicy kanałowej ON/OFF, chłodnicy kanałowej ON/OFF).



STEROWANIE – dotykowy panel sterujący Ventilus Touch

Zalecany przewód sterujący LIYCY 4×0,14mm2 (ekranowany)

  1. Ekran dotykowy
  2. Program tygodniowy
  3. Sterowanie bypassem
  4. Układ przeciwzamarzeniowy (3 tryby do wyboru: obniżenie obrotów wentylatora nawiewanego / obniżenie wentylatora + nagrzewnica / nagrzewnica)
  5. Funkcja Kominek, Wietrzenie, Urlop
  6. Montaż podtynkowy lub natynkowy
  7. Sterowanie dodatkową nagrzewnicą wtórną ON/OFF (kanałową)
  8. Sterowanie chłodnicą ON/OFF
  9. Sterowanie GWC (siłownikiem przepustnicy GWC czerpnia ścienna/czerpnia gruntowa lub siłownikiem nagrzewnicy-chłodnicy i pompy obiegowej)
  10. Pełna regulacja wydajności 1-100% (3 biegi)
  11. Możliwość podłączenia czujników wilgotności i CO2
  12. Możliwość podłączenia pod centrale alarmową lub włącznik łazienkowy w celu zmiany stanu pracy na bieg I lub III
  13. Zdalne sterowanie przez internet (telefon, laptop, tablet)
  14. Informacja o konieczności wymiany filtrów





WYPOSAŻENIE STANDARDOWE:

  1. Panel sterujący z ekranem dotykowym + puszka podtynkowa
  2. Syfon suchy do montażu pod centralą
  3. Konsola mocująca do powieszenia centrali na ścianie
  4. Przewód sterowniczy (2m) do podłączenia sterownika do centrali
  5. Wtyk RJ 12 do zastosowania przy wymaganym dłuższym przewodzie sterowniczym
  6. Instrukcja obsługi



WYPOSAŻENIE DODATKOWE:

  1. Moduł internetowy – niezbędny do podłączenia centrali do internetu
  2. Czujnik temperatury zewnętrznej – do poprawnej pracy GWC
  3. Czujnik wilgotności
  4. Czujnik dwutlenku węgla CO2
  5. Moduł GWC
  6. Redukcje nyplowe z uszczelkami RPCL 200/160 – do podłączenia centrali do instalacji
  7. Złączki nyplowe z uszczelkami NPL – do podłączenia centrali do instalacji













DANE TECHNICZNE



Maksymalna wartość natężenia przepływu (przy 100 Pa) m3/h 655
Spręż (prz… m3/h) Pa 172(590)
Zużycie energii W 27-273
Moc nagrzewnicy wstępnej W 1000
Zasilanie V/Hz 230/50
Średnica króćców mm 200
Układ króćców pionowy / poziomy
Wysokość / Szerokość / Głębokość mm 636/833/675
Masa kg
Klasa filtracji nawiew/wyciąg wg ISO 16890 ISO COARSE 75% + ePM 10-50% / epm 10-50%
Orientacyjna powierzchnia wentylowana domu m2 200-330
JZE wyrażone w warunkach klimatu umiarkowanego kWh/(m2/rok) -38,37
JZE wyrażone w warunkach klimatu chłodnego kWh/(m2/rok) -76,32
JZE wyrażone w warunkach klimatu ciepłego kWh/(m2/rok) -14,01
Klasa JZE A
Deklarowany typ systemu SWM, dwukierunkowy
Zainstalowany rodzaj napędu układ bezstopniowej regulacji prędkości obrotowej wentylatora
Rodzaj układu odzysku ciepła przeponowy
Sprawność cieplna odzysku ciepła wg UE 1254/2014, dT=13oC,SWM % 86,3
Maksymalny pobór mocy napędu wentylatorów W 268
Poziom mocy akustycznej LWA dB(A) 63
Poziom mocy akustycznej LWA na 1 biegu (15%) dB(A) 43
Wartość odniesienia natężenia przepływu m3/s 0,127
Wartość odniesienia różnicy ciśnień Pa 50
Jednostkowy pobór mocy JPM W/(m3/h) 0,286
Czynnik rodzaju sterowania CRS (sterowanie wg zapotrzebowania) 0,85
Maksymalny stopień wewnętrznych przecieków powietrza % 1,3
Maksymalny stopień zewnętrznych przecieków powietrza % 2,7
Informacja o konieczności wymiany filtrów na sterowniku w postaci alarmu
Roczne zużycie energii elektrycznej RZE kWh 3,04
Roczne oszczędności w ogrzewaniu ROO w strefie umiarkowanej kWh 43,30
Roczne oszczędności w ogrzewaniu ROO w strefie chłodnej kWh 88,61
Roczne oszczędności w ogrzewaniu ROO w strefie ciepłej kWh 20,48

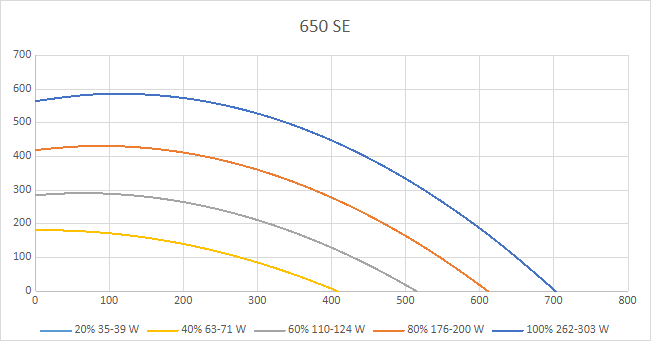

Pobór mocy obu wentylatorów:

Praca 20% 40% 60% 80% 100%
Pobór mocy 27W 54W 96W 166W 262W

Powyższe parametry efektywności energetycznej systemów wentylacyjnych z przeznaczeniem do budynków mieszkalnych przygotowano w oparciu o rozporządzenie UE nr 1254/2014.
